RigExpert AA-55 ZOOM – Спецификация

Частотный диапазон: от 0.06 до 55 МГц

Дискретность ввода частоты: 1 кГц

Измерение в 25, 50, 75 и 100-омных системах

Диапазон измерения КСВ: 1…100 – в числовом представлении,
1 … 10 – в графическом режиме

Отображение КСВ: цифровое и в виде аналогового индикатора

Диапазон R и X: 0…10000, -10000…10000 – в числовом представлении,
0…1000, -1000…1000 – в графическом режиме

Режимы отображения:
–    КСВ на одной или нескольких частотах
–    КСВ, возвратные потери, R, X, Z, L, C на заданной частоте
–    График КСВ, от 20 до 500 точек
–    График R,X, от 20 до 500 точек
–    Диаграмма Смита, от 20 до 500 точек
–    График возвратных потерь, от 20 до 500 точек
–    Кабельный тестер (графики потерь и характеристического сопротивления)

Опциональная калибровка (open-short-load).

Антенный разъем:
>-    Тип разъема: UHF (SO-239)
–    Форма выходного сигнала: прямоугольная
–    Выходная мощность: +13 dBm (на нагрузке 50 Ом)

Питание:
–    Две щелочные батарейки с напряженим 1.5 В, типоразмер AA
–    Два никель-метал-гидридных аккумулятора на напряжение 1.2 В, типоразмер AA *
–    Макс. 4 часа непрерывных измерений или двое суток в «дежурном» режиме при использовании свежезаряженных элементов питания
–    При подключении анализатора к компьютеру – питание от USB-шины

Интерфейс:
–    Цветной TFT-дисплей, 320×240 точек
–    Влагозащитная клавиатура, 6×3 клавиш
–    Многоязычные меню и система помощи
–    Подключение к компьютеру через интерфейс USB

Размеры: 103 мм x 207 мм x 37 мм

Рабочая температура: 0…40 °C

Масса: 310 г

Гарантийный срок: 2 года

GTIN-13: 4820185420099

Анализатор RigExpert AA-55 ZOOM изготовлен в Украине.

RigExpert AA-55 ZOOM – Как работает?

Структурная схема

Структурная схема анализатора приведена ниже:

kak-rabotaet

«Мозг» анализатора – 32-битный RISC-процессор STM. Он управляет PLL-синтезатором Si5351 с тактовой частотой 500 МГц, который генерирует два синусоидальных сигнала. Оба сигнала проходят через фильтры низких частот и формирователи меандра, на выходе которых получаются два прямоугольных сигнала с КМОП-уровнями. В качестве измерителя параметров нагрузки выбран резистивный мост: он прост и обладает хорошей АЧХ. Переключатель коммутирует два сигнала с выходов моста. Сигнал после переключателя поступает на смеситель, где перемножается с выходным сигналом второго канала, формируя сигнал с частотой около 1.5 кГц. Он фильтруется активным полосовым фильтром и поступает на аналогово-цифровой преобразователь микроконтроллера. Цветной ЖКИ с разрешением 320×240 точек, а также клавиатура (6×3 клавиш) подключены непосредственно к микроконтроллеру. Интерфейс USB предназначен для подключения анализатора к компьютеру.

Измерительный мост

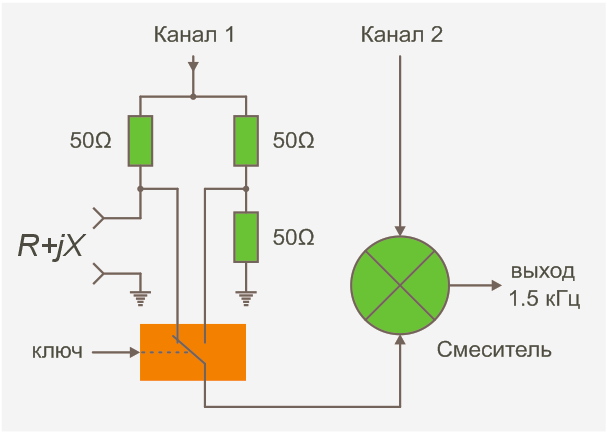

Здесь изображена схема измерительного моста, а также его подключение к микросхеме смесителя:

Управляемый микроконтроллером электронный ключ подает на вход смесителя сигнал с левого или правого плеча моста. При полностью активной нагрузке с сопротивлением 50 Ом мост сбалансирован и на выходе ключа всегда присутствует один и тот же сигнал. Это позволяет отказаться от калибровки анализатора (с сохранением приемлемой точности измерений), а также обеспечивает повышенную точность измерений вблизи КСВ=1.

Спецификация может быть изменена без предварительного уведомления.

* Аккумуляторы не входят в комплект поставки анализатора.
